一、车身反光标识粘贴技术规范(GA 406-2002《车身反光标识》中的规定)
1.车身反光标识材料的宽度应从以下数值中选取:50 mm、75 mm、100 mm,遇到某些类型的车辆无法粘贴50 mm宽的车身反光标识时,可平行粘贴2条25 mm宽的车身反光标识。


2.N1、N2类车,全挂车和半挂车在后部设置能体现车辆后部宽度的车身反光标识。后部车身反光标识离地面的高度最低为380 mm。其与后反射器的面积之和不应小于0.2 m2。


3.汽车列车及长度大于等于 10 m的货车应在侧面设置车身反光标识。侧面车身反光标识允许中断,但每一连续段长度应大于300 mm、且包含红、白色车身反光标识材料至少各一个单元。侧面车身反光标识的总长度不应小于车长的 50%、其与侧反射器的面积之和每侧不应小于0.2 m2。对于侧面可用于粘贴车身标识的平面面积达不到要求的专用载货车,在满足长度要求的前提下,侧面车身反光标识与反射器的面积之和每侧可小于0.2 m2。


4.每辆车上粘贴的车身反光标识总面积应小于2 m2.


5.粘贴的车身反光标识应不被遮挡,且车辆粘贴车身反光标识后,不应影响车辆原有照明及信号装置的性能。


6.车辆有防护装置的,防护装置上可粘贴车身反光标识。


7.车辆粘贴车身反光标识后,应对车身反光标识的边缘进行防水处理。


二、典型粘贴示例及要求
1.粘贴基本要求
⑴通用粘贴要求
  车身后部的车身反光标识应由白色单元开始、白色单元结束。侧面可以由红色单元开始,但靠近车辆尾部的最后一个单元应为白色单元。粘贴车身反光标识后,不应影响本标准规定的车辆照明和信号装置的性能。粘贴车身反光标识后,不应在车身反光标识上钻孔、开槽。车身表面无法直接粘贴车身反光标识时,应先将车身反光标识粘贴在具有一定刚度、强度、抗老化的条形衬板上,再将条形衬板牢固地粘贴或铆接到车身上。车身反光标识离地面的高度最低为380 mm。


⑵后部车身反光标识

  首先,后部车身反光标识应尽可能体现车辆后部宽度和高度,水平粘贴的车身反光标识体现车辆后部宽度,沿后部两侧边缘垂直粘贴的车身反光标识体现车辆后部高度,货厢后部边角相交部分应为白色单元。三轮汽车、低速货车、微型货车及部分轻型货车因后部货厢结构不能满足白色单元相交要求时可以红、白相交,但垂直粘贴的单元上部应为白色单元。厢式货车和厢式挂车后部的车身反光标识应能体现货厢轮廓。

  其次,不同级别的车身反光标识材料不应同时应用于车辆后部,采用一级车身反光标识材料时,其与后反射器的面积之和不应小于0.1 m2;采用二级车身反光标识材料时,其与后反射器的面积之和不应小于0.2 m2。
最后,后部车身反光标识应连续粘贴,无法连续粘贴时可以断续粘贴,但每一连续段长度不应小于 300 mm,且应包含红、白色车身反光标识至少各一个单元,粘贴间隔不应大于 100 mm。特殊情况下,允许红、白单元分开粘贴,但应保持红、白相间,每一连续段长度不应小于150mm,粘贴间隔不应大于100 mm。如果不能沿车厢后部两侧边缘垂直粘贴,可在最接近边缘的宽度达到50 mm的可粘贴表面粘贴,车身反光标识的上边缘尽可能接近车厢后部的上边缘。


⑶侧面车身反光标识

  侧面车身反光标识的粘贴允许中断,但其总长度(不含间隔部分)不应小于车长的50%,每一连续段长度不应小于300 mm,且应包含红、白色车身反光标识至少各一个单元,二级车身反光标识材料粘贴间隔不应大于150 mm,一级车身反光标识材料粘贴间隔不应大于 300 mm,粘贴应尽可能纵向均匀分布。特殊情况下,允许红、白单元分开粘贴,但仍应保持红、白相间,每一连续段长度不应小于150 mm,二级车身反光标识材料粘贴间隔不应大于150 mm,一级车身反光标识材料粘贴间隔不应大于300 mm。
  侧面车身反光标识的长度对三轮汽车不应小于1.2 m;对货厢长度不足车长50%的货车应为货厢长度;侧面车身结构无连续表面的混凝土搅拌车和专用作业车,其粘贴总长度不应小于车长的30%。厢式货车和厢式挂车侧面的车身反光标识应能体现货厢轮廓。
  侧面车身反光标识材料的级别可不同于后部车身反光标识材料。

2.三轮汽车、低速货车、栏板式普通货车、栏板式半挂车粘贴示例



三轮汽车侧面粘贴示例


注:三轮汽车侧面车身反光标识粘贴的长度(不含间隔部分)不应小于1.2 m。







货厢长度小于车长50%的货车侧面粘贴示例


注:货厢长度不足车长50%的货车,侧面车身反光标识应连续粘贴,粘贴长度应为货厢长度。




栏板式货车和半挂车侧面粘贴示例


注:除三轮汽车、货厢长度不足车长50%的货车以及侧面车身结构无连续表面的混凝土搅拌车和专用作业车外,其它货车和挂车侧面车身反光标识的粘贴长度(不含间隔部分)不应小于车长的50%。




三轮汽车、低速货车、栏板式普通货车、栏板式半挂车后部粘贴示例


注:三轮汽车、低速货车、栏板式普通货车、栏板式半挂车后部车身反光标识的粘贴参照图18,三轮汽车、低速货车、部分微型货车和轻型货车后部栏板高度不足以粘贴连续长度为300 mm的车身反光标识(含红、白各1个单元)时,可只粘贴长150mm的白色单元。水平粘贴后部车身反光标识时,应选择栏板下方部位粘贴,如无法粘贴,可在栏板上可粘贴的部位或后防护装置上粘贴。中型和重型栏板式普通货车、栏板式半挂车应在驾驶室后方围栏上方两侧或驾驶室后部上方两侧边角用白色车身反光标识拼接成“倒L”,“倒L”水平方向长度为300 mm(由2个长度为150 mm的白色单元拼接而成),“倒L”垂直方向长度为350 mm(由2个长度为150 mm的白色单元和水平方向宽50mm的白色单元拼接而成)。上图是二级车身反光标识材料的粘贴示例,三轮汽车、低速货车、微型货车及部分轻型货车,后部可粘贴成“□”形以满足粘贴面积的要求。后部使用一级车身反光标识材料时,可以断续粘贴,垂直方向最上方和最下方应粘贴,水平方向最左侧、最右侧和中间部位应粘贴,每一连续段长度不应小于 300 mm、且应包含红、白色车身反光标识至少各一个单元,粘贴面积不应低于0.1 m2。

3.厢式低速货车、厢式普通货车、厢式半挂车粘贴示例



                                                                        a)侧面粘贴示例           b)后面粘帖示例


厢式低速货车、厢式普通货车、厢式半挂车粘贴示例


注:侧面车身反光标识应沿车厢下边缘粘贴,在侧面车厢上部两侧边角用白色车身反光标识拼接成“倒L”,“倒L”水平方向和垂直方向均由2个长度为150mm的白色单元拼接而成。后部车身反光标识应勾勒出车厢后部的轮廓,四个角应为白色单元相接。因铰链、门锁等无法连续粘贴时,允许断续粘贴。图 b)是二级车身反光标识材料的粘贴示例,使用一级车身反光标识材料时,货厢后部四角应用白色单元勾勒轮廓,其它部位采用断续粘贴,但每一连续段长度不应小于300 mm、且包含红、白色车身反光标识至少各一个单元。

4.封闭式货车粘贴示例

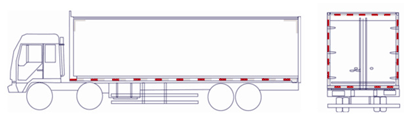

                                                                       a)侧面粘贴示例     b)后面粘帖示例

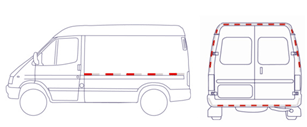

封闭式货车粘贴示例


注:封闭式货车侧面车身反光标识粘贴总长度应达到车长的 50%。
后部车身反光标识应勾勒出车辆后部轮廓,四个角应为白色单元相接。
因铰链等无法连续粘贴时,允许断续粘贴。
b)是二级车身反光标识材料的粘贴示例,使用一级车身反光标识材料时,货厢后部四角应用白色单元勾勒轮廓,其它部位采用断续粘贴,但每一连续段长度不应小于300mm、且包含红、白色车身反光标识至少各一个单元。

5.仓栅式货车、仓栅式半挂车粘贴示例

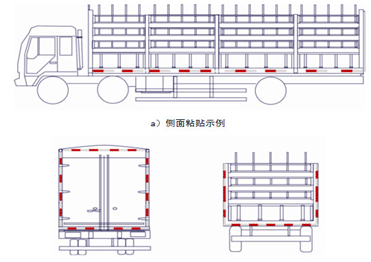

                      a)侧面粘贴示例         b)后面粘帖示例


仓栅式货车、仓栅式半挂车粘贴示例


注:后部车身反光标识应勾勒出车厢后部的轮廓,边角应为白色单元相接。因后部货厢门的铰链、门锁等无法连续粘贴时,允许断续粘贴。
图21中b)是二级车身反光标识材料的粘贴示例,使用一级车身反光标识材料时,货厢后部四角应用白色单元勾勒轮廓,其它部位采用断续粘贴,但每一连续段长度不应小于300 mm、且包含红、白色车身反光标识至少各一个单元,粘贴面积不应低于0.1 m2;
图中c)是二级车身反光标识材料的粘贴示例,使用一级车身反光标识材料时,采用断续粘贴,垂直方向最上方和最下方应粘贴,水平方向最左侧、最右侧和中间部位应粘贴,但每一连续段长度不应小于 300mm、且包含红、白色车身反光标识至少各一个单元,粘贴面积不应低于0.1m2。

6.自卸式低速货车、自卸式货车粘贴示例

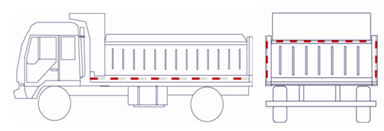

                                                                     a)侧面粘贴示例        b)后面粘帖示例


自卸式低速货车、自卸式货车粘贴示例


注:后部水平方向粘贴除了栏板上部,还可粘贴在栏板下部或后下部防护装置等其它位置。图b)是二级车身反光标识材料的粘贴示例,使用一级车身反光标识材料时,在确保体现车辆后部宽度和高度的前提下,采用断续粘贴,垂直方向最上方和最下方应粘贴,水平方向最左侧、最右侧和中间部位应粘贴,每一连续段长度不应小于300 mm、且应包含红、白色车身反光标识至少各一个单元,粘贴面积不应低于0.1 m2。

 7.平板货车、平板半挂车、低平板半挂车、集装箱半挂车粘贴示例

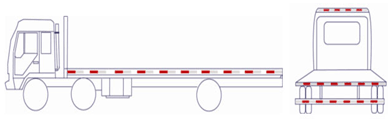

 a)侧面粘帖示例        b)后面粘帖示例


平板货车粘贴示例


注:侧面车身反光标识沿平板货车侧面下边缘连续的平整表面水平粘贴。图b)是二级车身反光标识材料粘贴示例,如果平板后部无法粘贴,应在后下部防护装置上水平并列连续粘贴两排车身反光标识,粘贴面积不应低于 0.2 m2。后部使用一级车身反光标识材料时,可在平板后部或后下部防护装置上水平连续粘贴,粘贴面积不应低于0.1 m2




a)侧面粘帖示例

b)后面粘帖示例


平板半挂车、集装箱半挂车粘贴示例

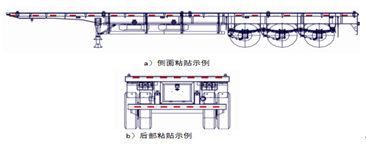

注:侧面车身反光标识沿车架侧面水平粘贴,因车架结构原因,侧面粘贴的车身反光标识可不在同一水平面上。后部有后下部防护装置,则后下部防护装置上应粘贴。平板后部、后下部防护装置应连续粘贴二级车身反光标识材料,使用一级车身反光标识材料时可断续粘贴,但每一连续段长度不应小于300 mm、且包含红、白色车身反光标识至少各一个单元,粘贴面积不应低于 0.1 m2。集装箱半挂车装载集装箱时,集装箱上应粘贴车身反光标识,粘贴式样参照上图。



a)侧面粘帖示例

b)后面粘帖示例


低平板半挂车粘贴示例

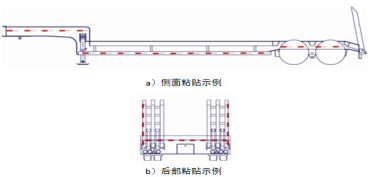

注:侧面沿车架平整的连续表面粘贴,可断续粘贴。因车架结构原因,侧面粘贴的车身反光标识可不在同一水平面上。平板后部应连续粘贴二级车身反光标识材料,使用一级车身反光标识材料时,可断续粘贴,但每一连续段长度不应小于 300 mm、且包含红、白色车身反光标识至少各一个单元,粘贴面积不应低于 0.1 m2。车辆后部如有爬梯,还应在两个爬梯最外侧的爬梯架上粘贴车身反光标识,至少应在爬梯架的最上端、中间和最下端粘贴,但每一连续段长度不应小于300 mm、且包含红、白色车身反光标识至少各一个单元。

8.罐式货车、罐式半挂车粘贴示例



                      a)侧面粘帖示例          b)后面粘帖示例


罐式货车、罐式半挂车粘贴示例


注:罐式货车、罐式半挂车侧面车身反光标识应在车身侧面的车架或罐体中间部位水平粘贴,体现罐体长度。不规则罐式半挂车侧面车身反光标识应粘贴在罐体侧面中间位置,体现罐体长度。罐体后部用车身反光标识勾勒罐体轮廓,二级车身反光标识材料使用数量应是一级车身反光标识材料的两倍。



                  a)侧面粘帖示例                 b)后面粘帖示例

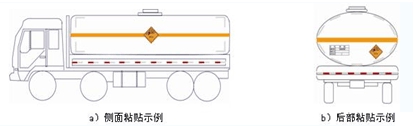

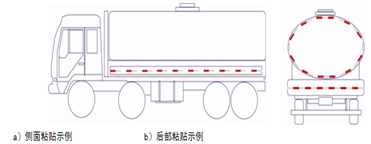

运输剧毒化学品或爆炸品的罐式货车粘贴示例


注:侧面车身反光标识应在车身侧面的车架部位水平粘贴,体现车架长度,并在罐体侧面用边长为300 mm(2个150 mm长的单元拼接)白色车身反光标识拼接成“L”和“倒L”,上部车身反光标识最下沿与橙色反光带的距离应在100 mm至300 mm内,下部车身反光标识最上沿与橙色反光带的距离应在100 mm至300 mm内,车身反光标识与罐体前、后端的最大距离应不大于300 mm。罐体后部应用白色车身反光标识勾勒轮廓,二级车身反光标识材料的粘贴间隔应不大于50mm,一级车身反光标识材料的粘贴间隔应不大于100 mm.

9.混凝土搅拌车粘贴示

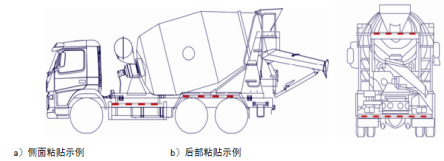

                  a)侧面粘帖示例                    b)后部粘帖示例


混凝土搅拌车粘贴示例


注:混凝土搅拌车侧面车身反光标识应在可粘贴部位(如侧防护装置)连续粘贴,粘贴总长度可以小于车长的50%,但不应少于车长的30%,断开间隔不受限制。车辆后部应尽可能选取能够体现车身后部宽度和高度的连续平面粘贴,如后下部防护装置、金属挡泥板等固定结构件。

10.专用作业车粘贴示例
  专用作业车上车身反光标识的粘贴应尽可能按前述基本粘贴要求进行粘贴,部分专用作业车除驾驶室外的车身结构无连续平面,不能满足要求时,车辆后部应尽可能选取能够体现车身后部宽度和高度的连续平面粘贴,如后下部防护装置、金属挡泥板等固定结构件;侧面车身反光标识应在可粘贴部位(如侧防护装置)连续粘贴,粘贴总长度可以小于车辆长度的50%,但不应少于车辆长度的30%,断开间隔不受限制。




       a)侧面粘帖示例         b)后部粘帖示例


压缩式垃圾车粘贴示例




a)侧面粘帖示例

b)后部粘帖示例

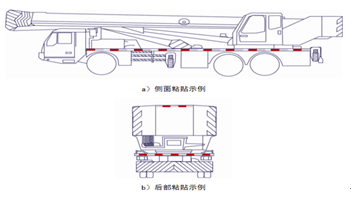

汽车起重机粘贴示例



          a)侧面粘帖示例            b)后部粘帖示例

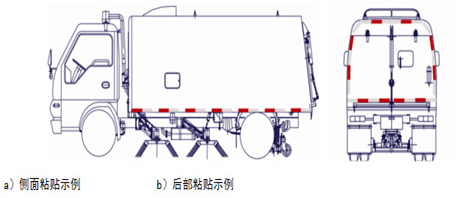

扫路车粘贴示例



 a)侧面粘帖示例      b)后部粘帖示例

清障车粘贴示例



半挂牵引车粘贴示例


注:半挂牵引车的侧面无须粘贴车身反光标识,后部应在驾驶室后部粘贴,使用二级车身反光标识材料时,水平方向应并列连续粘贴2排,垂直方向每侧应各粘贴 2个长150 mm的白色单元,粘贴面积不应低于0.2 m2;使用一级车身反光标识材料时,水平方向应连续粘贴,垂直方向每侧应各粘贴 1个长150 mm的白色单元,粘贴面积不应低于0.1 m2。
